QGIS 오룩스맵용 DEM 화일 만들기

QGIS 오룩스맵용 DEM 화일 만들기

(QGIS Desktop 3.40.4 기준)





□ 국토지리정보원 수치지도 내려받기

   ○ 국토지리정보원 로그인 → 국토정보맵 → 통합검색 ( 예시 : 388142 신선 설악, 1:25,000 지도 )  → 수치지도 선택 → 다운로드



2021.03.22 - QGIS 음영·색상기복 산행지도 만들기

QGIS 음영·색상기복 산행지도 만들기



□ QGIS에서 벡터레이어 DXF 파일 불러오기

   ○ QGIS → 데이터소스 관리자 → 벡터 데이터셋 (수치지도 DXF 화일 선택) → 추가(A) 단추 클릭

   ○ 추가할 항목선택 화면 → 전체선택 → 레이어추가 단추 클릭







○ 도형유형 LineString 레이어 복제후 필터링(등고선 분리)

   -  LineString 레이어 마우스 오른쪽 클릭 → 레이어 복제 → 레이어이름바꾸기 → 적당한 이름 변경

   -  복제레이어 마우스 오른쪽 클릭 → 필터설정 → 쿼리작성기 → LineString 레이어에서 등고선만 분리하는 작업, 필터 표현식 작성 : "Layer" IN ('F0017111','F0017114') → 테스트 단추 → 확인

   - 'F0017111' 주곡선 ,'F0017112' 간곡선, 'F0017113' 조곡선, 'F0017114' 계곡선, 'F0017131' 등고수치, 'F0027132' 표고점수치, 'F0027217' 표고점 등 선택 가능 (더 정밀한 등고선 필요시)





□ 보간 작업

  ○ 필터링 레이어 보간작업, DEM(수치 표고 모델, Digital Elevation Model) 생성

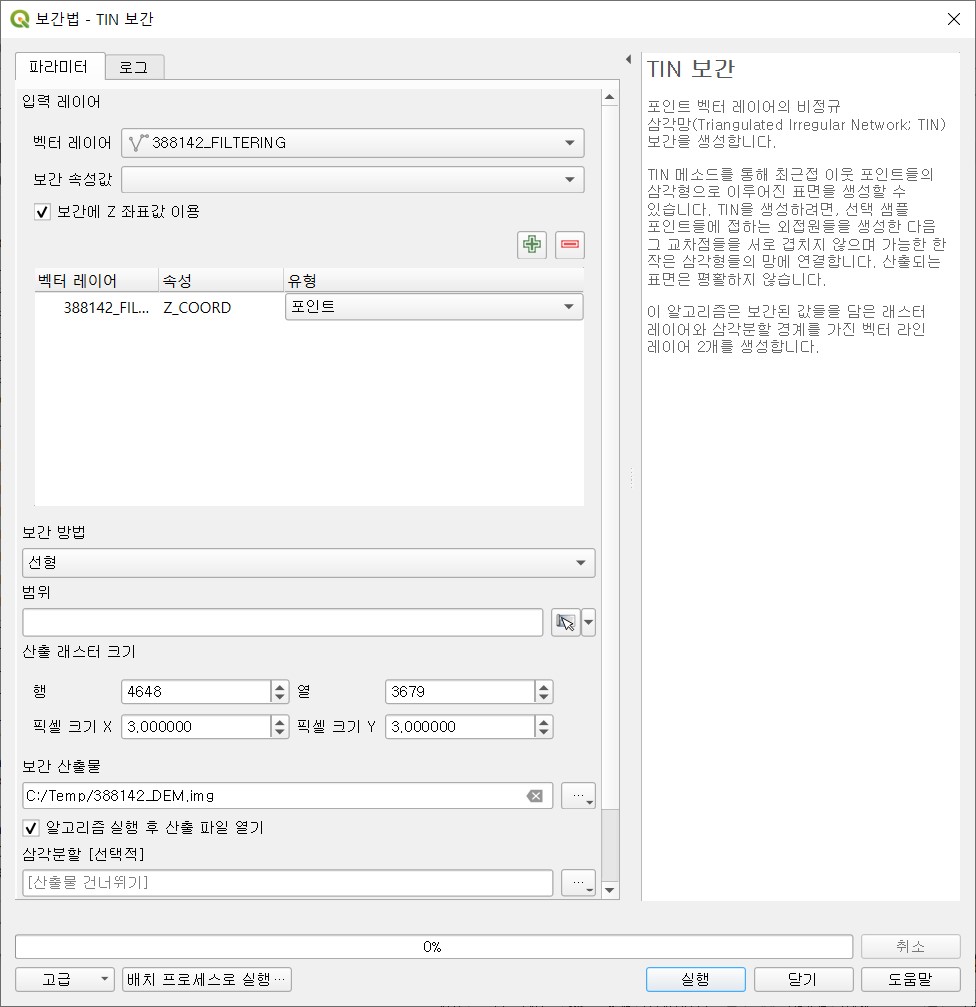

     -  공간처리 → 툴박스 → TIN(Triangulated Irregular Network, 불규칙삼각망) 보간 → '보간에 z 좌표값 이용' 체크 → 벡터레이어 내용(‘+’ 단추로 추가), 보간방법(선형 선택), 공간범위(오른쪽 단추 클릭→레이어에서계산→필터링레이어 이름 선택 추천), 픽셀크기 (‘3’추천), 산출물 파일명 지정 → 실행 → DEM 래스터 레이어 생성

    ※ 픽셀크기를 작게 할 수록 더 세밀한 DEM을 얻을 수 있으나 화일 크기가 커지는 단점이 있음





□ 래스터 왜곡(재투영) 작업 :  BIL화일, HDR화일 생성

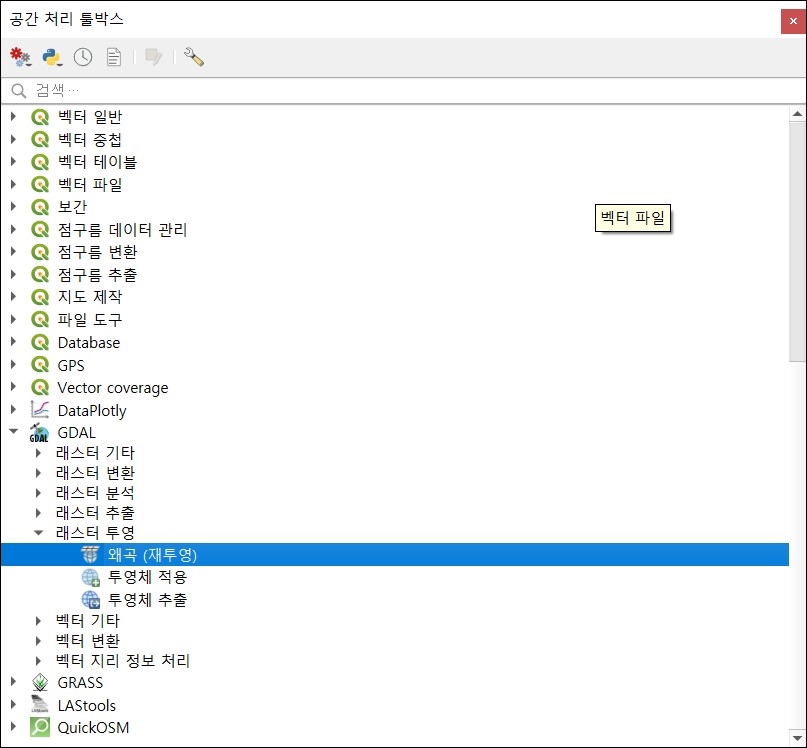

  ○ 공간처리 툴박스 → GDAL → 래스터 투영 → 왜곡 (재투영)

  ○ 입력 레이어  : 생성된 DEM 선택 → 소스 좌표계 : 원본 화일 좌표 선택 (예시 : EPSG 5187 동부원점, 국토지리정보원 지도는 5185 5186 5187 좌표계로 구성 ) →  대상 좌표계 : EPSG 4326 - WGS 84 선택 (오룩스맵에서 요구하는 좌표계) → 산출 데이터 유형 : Int 16 선택 (화일 크기 축소 산출)  → 재투영된 산출물 : 파일로 저장 선택, *.BIL 파일명 지정 → 실행 → *.BIL *.HDR 화일 생성

  ○ 좌표계 설정 기준

     - 현재 국토지리정보원 표준 좌표계 (TM도법 GRS80타원체)

      ⦁ EPSG 5185 서부원점 Korea 2000 / West Belt 2010

      ⦁ EPSG 5186 중부원점 Korea 2000 / Central Belt 2010

      ⦁ EPSG 5187 동부원점 Korea 2000 / East Belt 2010

     - 전지구 좌표계

      ⦁ EPSG 4326 WGS84 경위도(Korean 1955) 등

     - 도엽번호에 따른 원점 구분 방법

      ⦁도엽번호 3번째 숫자가 5일 경우 서부원점, 6 또는 7일 경우 중부원점, 8 또는 9일 경우 동부원점





□  *.BIL화일 확장자명을  *.DEM으로 변경

  ○  *.BIL →  *.DEM 확장자명 변경

      - 오룩스맵 매뉴얼 내용 : OruxMaps can read two types of altitude files, SRTM-DTED and GTOPO30/SRTM30
           ⦁  .hgt
           ⦁  .dem + .hdr(only if they use Datum WGS84 geographic coordinates)

      ※ 오룩스맵에서 요구하는 DEM 화일이 *.HGT 이거나  *.DEM  +  *.HDR (WGS84 좌표계 사용) 화일임



388142_3_INT16.zip

10.55MB





□   *.DEM  +  *.HDR 화일 오룩스맵 활용

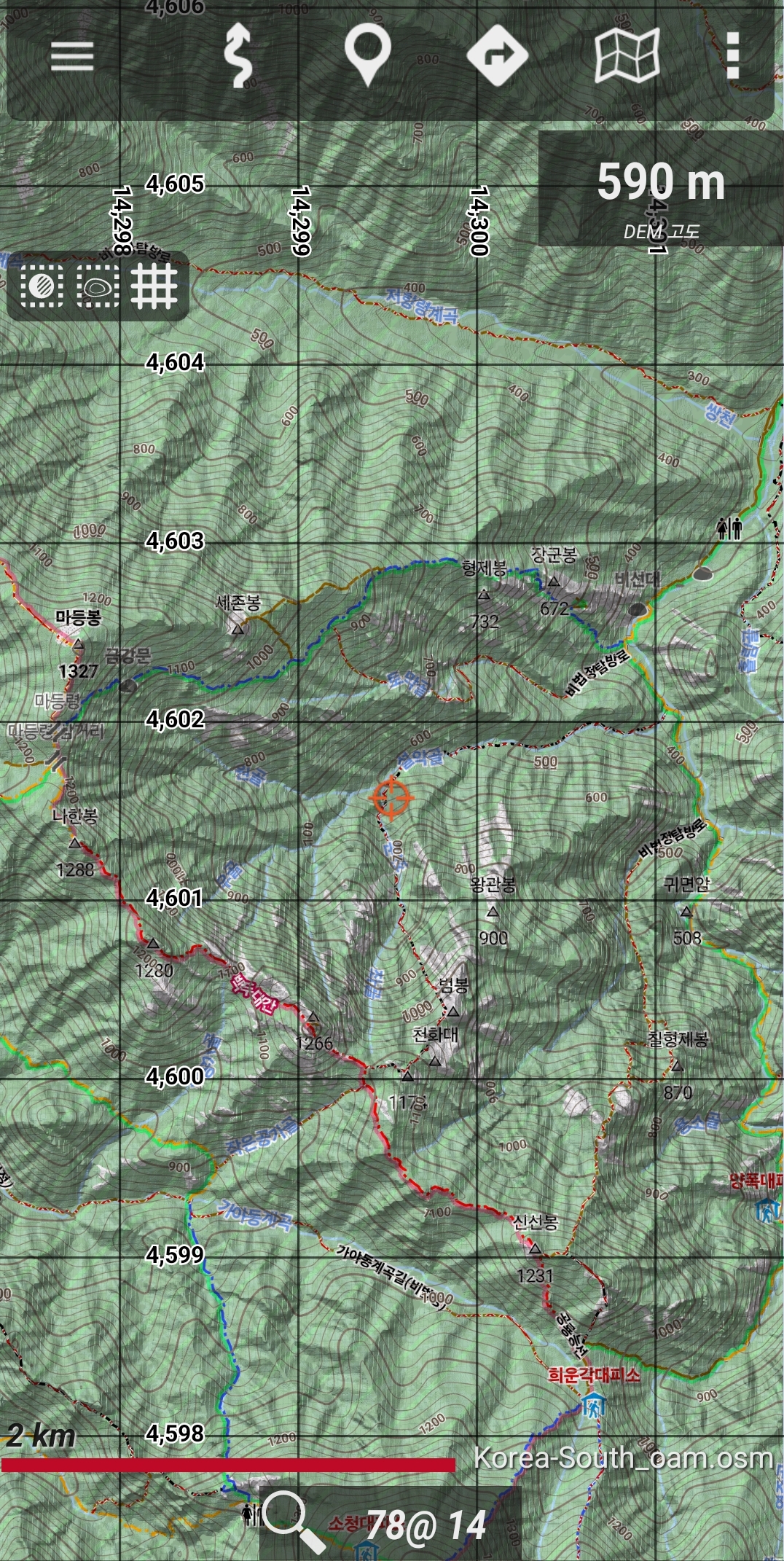

  ○  *.DEM  +  *.HDR 화일  → 오룩스맵 DEM 폴더 저장 → 지도 활용

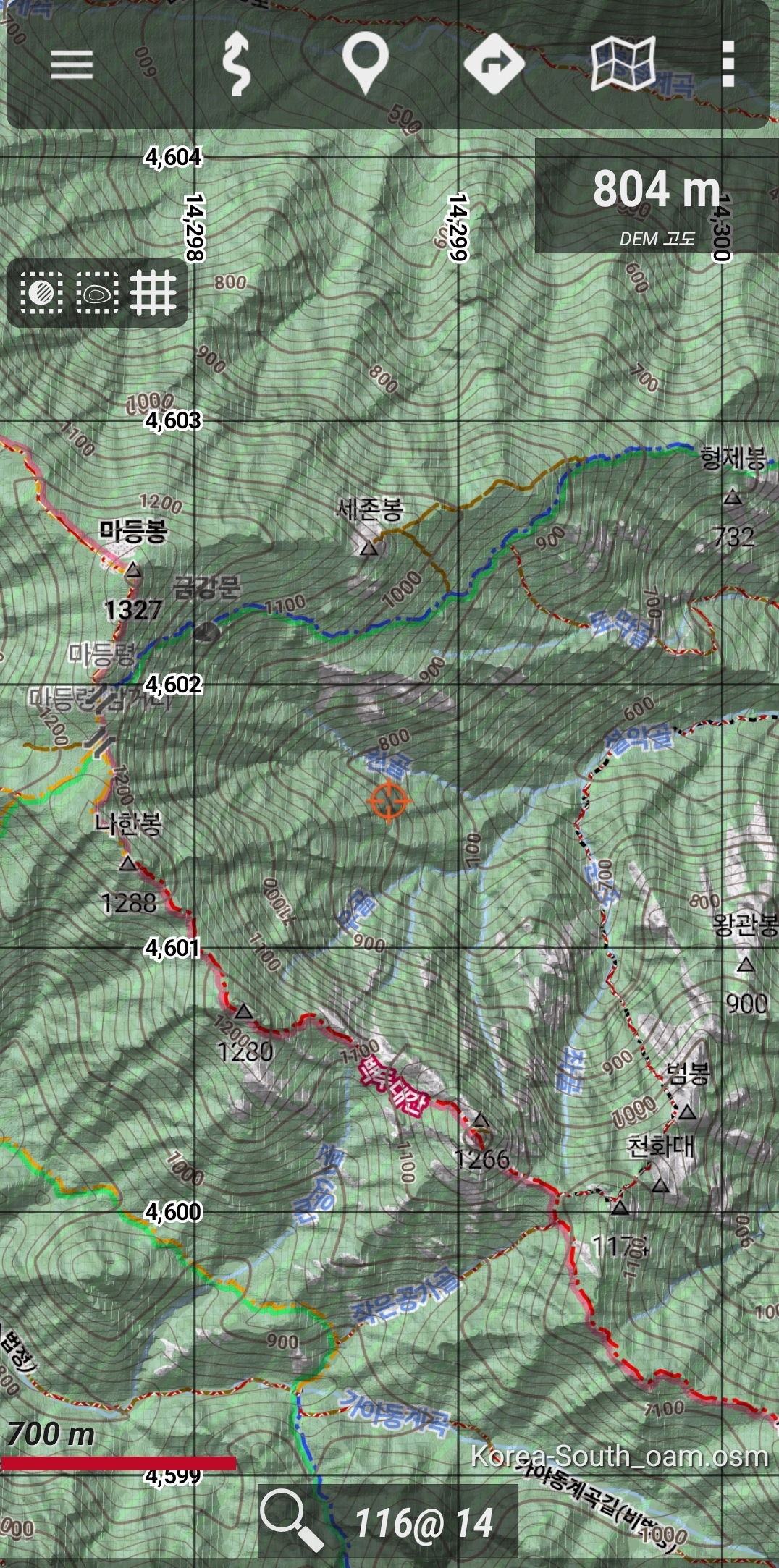

○  오룩스맵 음영지도 해상도 등 조정  :  오룩스맵 설정 → DEM을 기본으로 한 지도 → 음영과장, 기복지도 해상도 등 수치 조정
